| CDG-6000型轉向節專用熒光磁粉探傷機 |
 |
一、設備組成
| 控制中心（人機界面、數字顯示） | 一套 |
| 主機(包括:周、縱向變壓器、絲桿螺母極間距調整機構、旋轉觀察機構等) | 一套 |
| 周向夾緊磁化機構 | 一套 |
| 縱向磁化線圈機構 | 二套 |
| 全封閉暗室系統 | 一套 |
| 紫外燈系統(LED) | 一套 |
| 磁懸液噴灑回收系統 | 一套 |
| 托架升降旋轉機構 | 一套 |
二、探傷工件：盤式、鼓式轉向節。
三、設備能力：
探傷節拍：15--35秒/件（觀察時間除外）。
四、本機設計制定標準：
<<磁粉檢測>> JB/T8290-2011國標。
五、主要技術指標
周向磁化電流I：AC：0—6000A（有效值）連續可調，帶斷電相位控制（無漏檢）。
周向磁化電流II：AC：0—6000A（有效值）連續可調，帶斷電相位控制（無漏檢）。
縱向磁化磁勢AC：0—18000AT（有效值）連續可調，帶斷電相控制（無漏檢）。
電極間距：0—700mm。
磁化原理：通電、線圈法。
磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。
使用環境：—10℃—+40℃，相對濕度≤80%。
貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
紫外線強度：距工件380mm處紫外線強度大于4000μW/cm2。

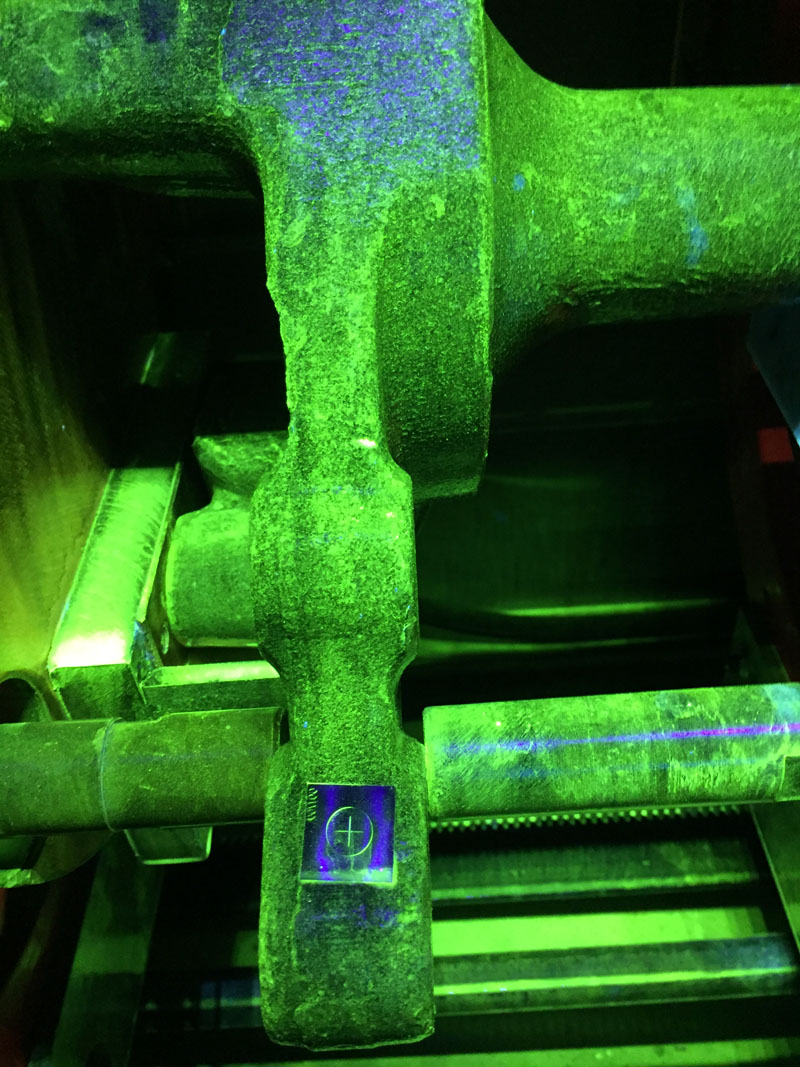

靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。
電源：三相四線，380V±20%，50HZ，約250A。
檢查面：工件全部表面的裂紋等缺陷。
退磁：AC18000—0（有效值）衰減式自動退磁。
剩磁：Br≤0.2mT。
工件旋轉觀察速度：4-6rpm。
磁化線圈：內徑500mm。
氣動夾緊：夾緊行程0-100mm。線圈伸出氣缸行程0—350mm.
氣源氣壓： 0.4—0.8MP。
磁化電源柜尺寸：620*500*1750，夾持裝置尺寸：1800*800*1400（不包括暗室）
設備重：2T
六、運行程序：手動和自動二種。
自動程序?yàn)椋荷狭稀獖A緊—噴液—磁化—觀察—退磁—松夾 —下料,整個過程均用小型工業PC控制。自動程序可連續進行。
